华三防火墙三层直路部署组网

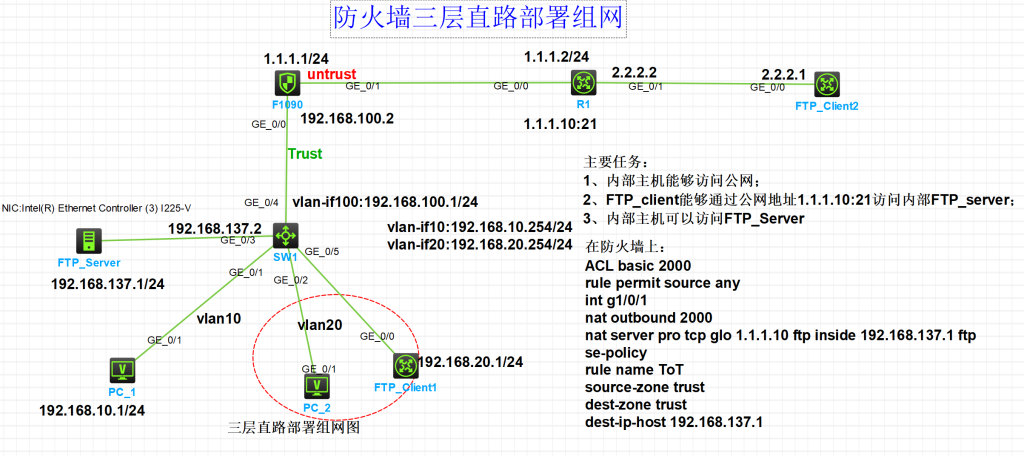

一,基本拓扑

华三防火墙三层直路部署组网
华三防火墙三层直路部署组网

二,配置过程

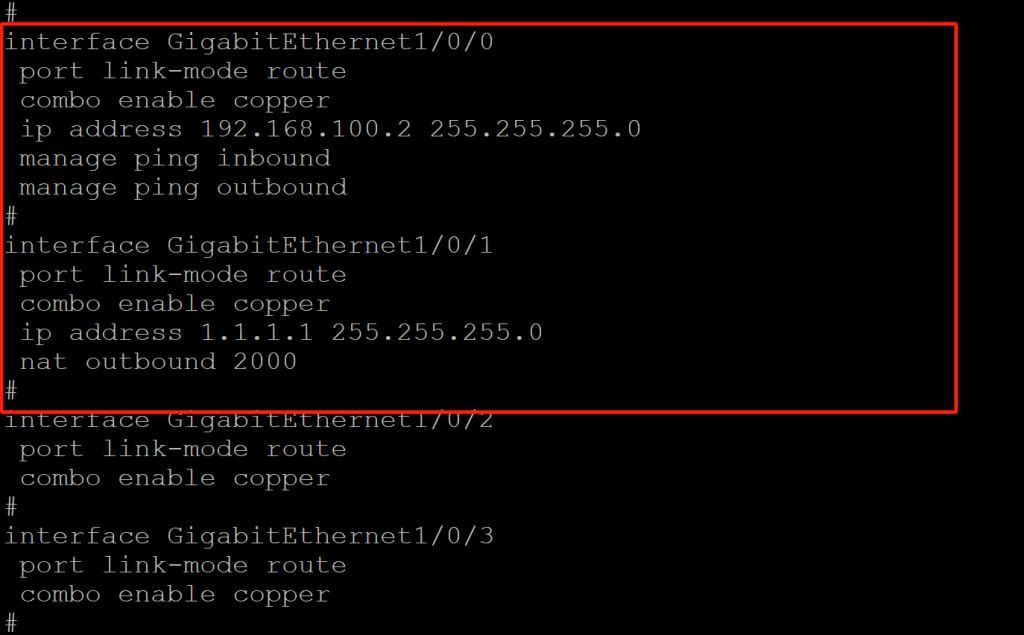

1,防火墙端口相关配置,设备接口地址配置如下
#
interface GigabitEthernet1/0/0
 port link-mode route
 combo enable copper
 ip address 192.168.100.2 255.255.255.0
 manage ping inbound
 manage ping outbound
#
interface GigabitEthernet1/0/1
 port link-mode route
 combo enable copper
 ip address 1.1.1.1 255.255.255.0
 nat outbound 2000
 nat server protocol tcp global 1.1.1.10 inside 192.168.137.1 rule ServerRule_1
#
防火墙端口相关配置,设备接口地址配置如下
防火墙端口相关配置,设备接口地址配置如下
  • 防火墙安全区域配置,将接口添加到对应的区域
#
security-zone name Local
#
security-zone name Trust
 import interface GigabitEthernet1/0/0
#
security-zone name DMZ
#
security-zone name Untrust
 import interface GigabitEthernet1/0/1
#
security-zone name Management
#
 scheduler logfile size 16
#
line class aux
 user-role network-operator
#

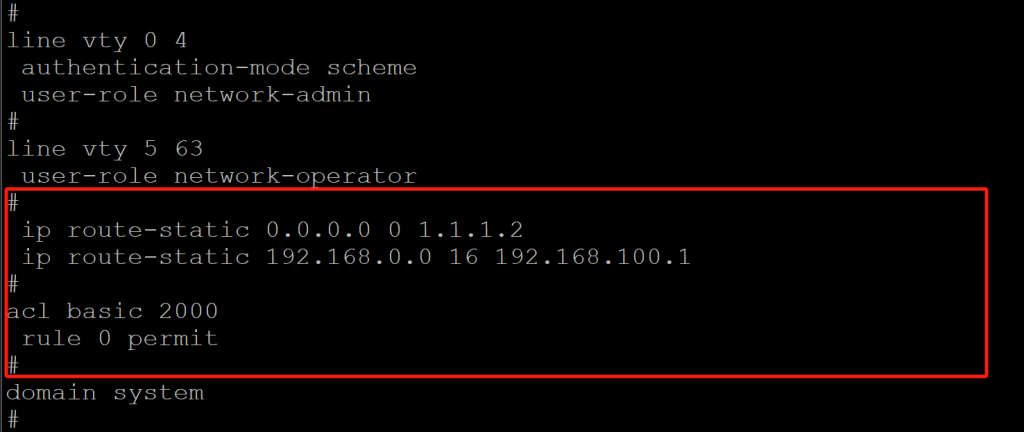

  • 防火墙静态路由,NAT配置
#
 ip route-static 0.0.0.0 0 1.1.1.2
 ip route-static 192.168.0.0 16 192.168.100.1
#
acl basic 2000
 rule 0 permit
#
防火墙静态路由,NAT配置
防火墙静态路由,NAT配置

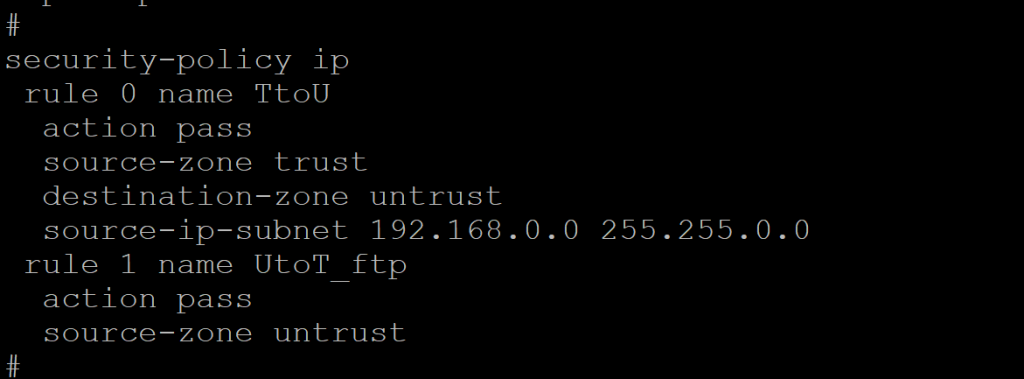

  • 防火墙安全区域配置
#
security-policy ip
 rule 0 name TtoU
  action pass
  source-zone trust
  destination-zone untrust
  source-ip-subnet 192.168.0.0 255.255.0.0
 rule 1 name UtoT_ftp
  action pass
  source-zone untrust
#
2,交换机相关配置SW1

创建vlan10 vlan20 vlan100,把端口添加到相应的Vlan


#
interface GigabitEthernet1/0/1
 port link-mode bridge
 port access vlan 10
 combo enable fiber
#
interface GigabitEthernet1/0/2
 port link-mode bridge
 port access vlan 20
 combo enable fiber
#
interface GigabitEthernet1/0/3
 port link-mode bridge
 combo enable fiber
#
interface GigabitEthernet1/0/4
 port link-mode bridge
 port access vlan 100
 combo enable fiber
#
interface GigabitEthernet1/0/5
 port link-mode bridge
 port access vlan 20
 combo enable fiber
#

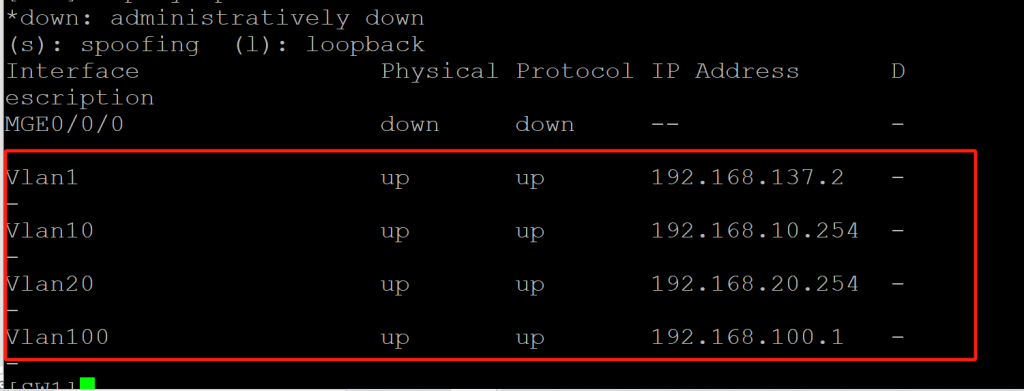

  • 配置vlan三层ip地址
配置vlan三层ip地址
配置vlan三层ip地址
配置vlan三层ip地址

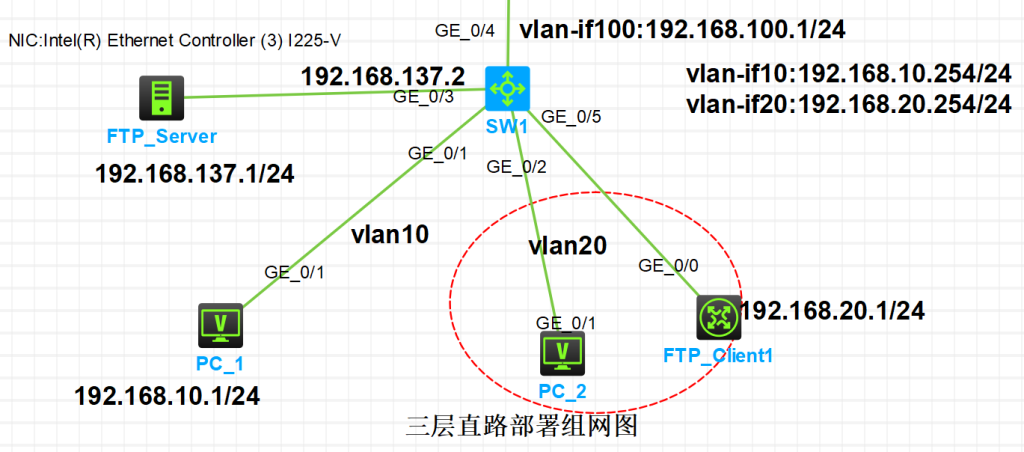

SW1配置拓扑图
3,路由器R1相关配置

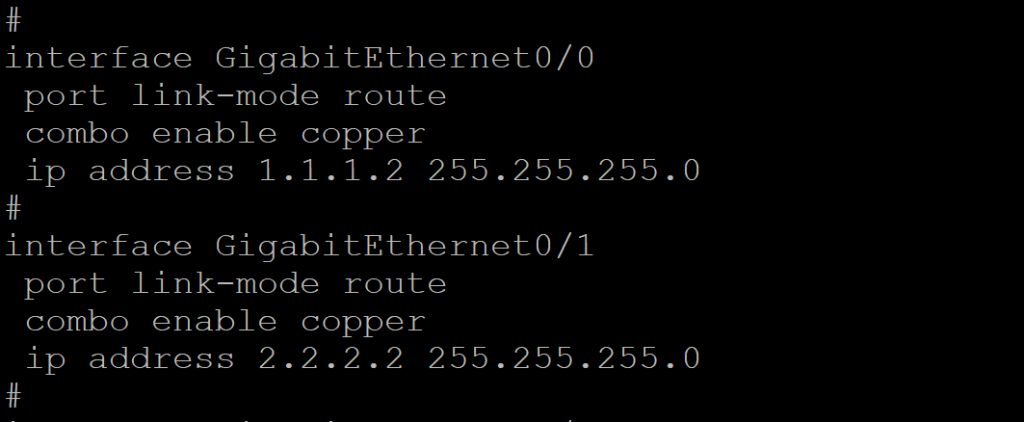

  • 路由器接口配置
#
interface GigabitEthernet0/0
 port link-mode route
 combo enable copper
 ip address 1.1.1.2 255.255.255.0
#
interface GigabitEthernet0/1
 port link-mode route
 combo enable copper
 ip address 2.2.2.2 255.255.255.0
#
路由器R1相关配置
路由器R1相关配置
4,FTP_Client2相关配置
  • 配置接口地址
#
interface GigabitEthernet0/0
 port link-mode route
 combo enable copper
 ip address 2.2.2.1 255.255.255.0
#
  • 静态路由
#
 ip route-static 0.0.0.0 0 2.2.2.2
#
内外FTP_Client1如何通过1.1.1.10访问ftp服务器
  • 在防火墙GE1/0/0口配置nat hairpin enable
在防火墙安全区域添加Trust到Trust
在防火墙安全区域添加Trust到Trust

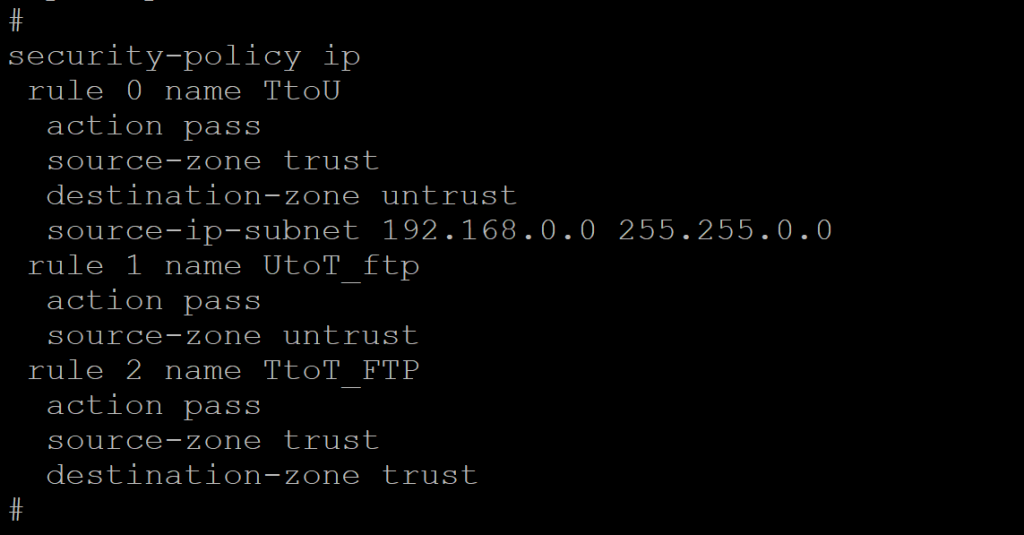

  • 在防火墙安全区域添加Trust到Trust
#
security-policy ip
 rule 0 name TtoU
  action pass
  source-zone trust
  destination-zone untrust
  source-ip-subnet 192.168.0.0 255.255.0.0
 rule 1 name UtoT_ftp
  action pass
  source-zone untrust
 rule 2 name TtoT_FTP
  action pass
  source-zone trust
  destination-zone trust
#

三,验证测试

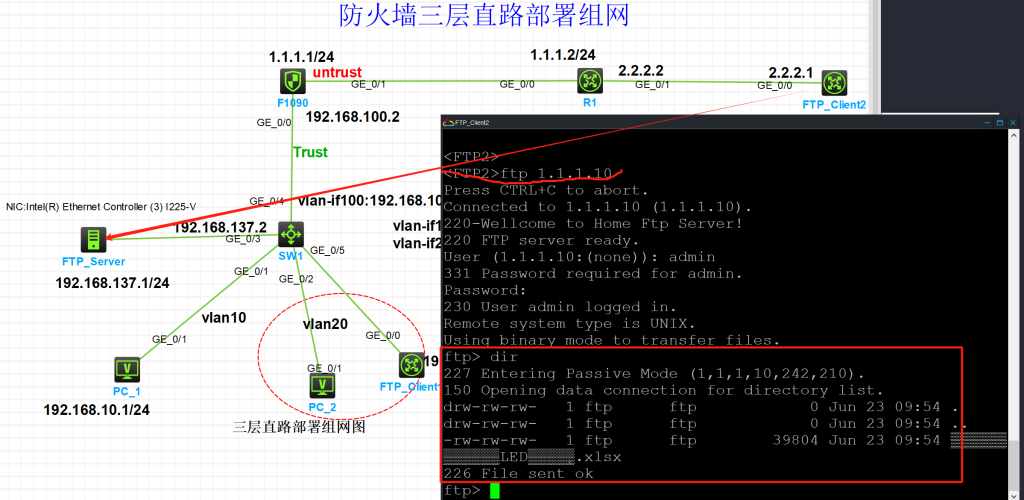

  • FTP_Client2客户端访问FTP_Server

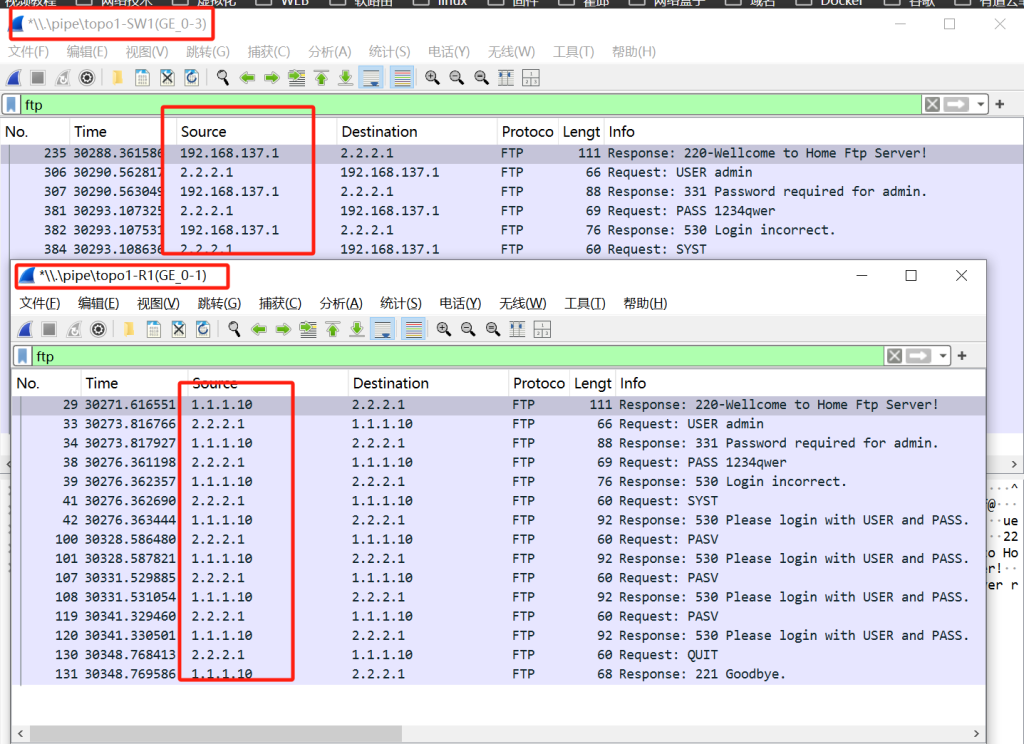

  • Wireshark抓包源地址1.1.1.10 被NAT端口映射到192.168.137.1

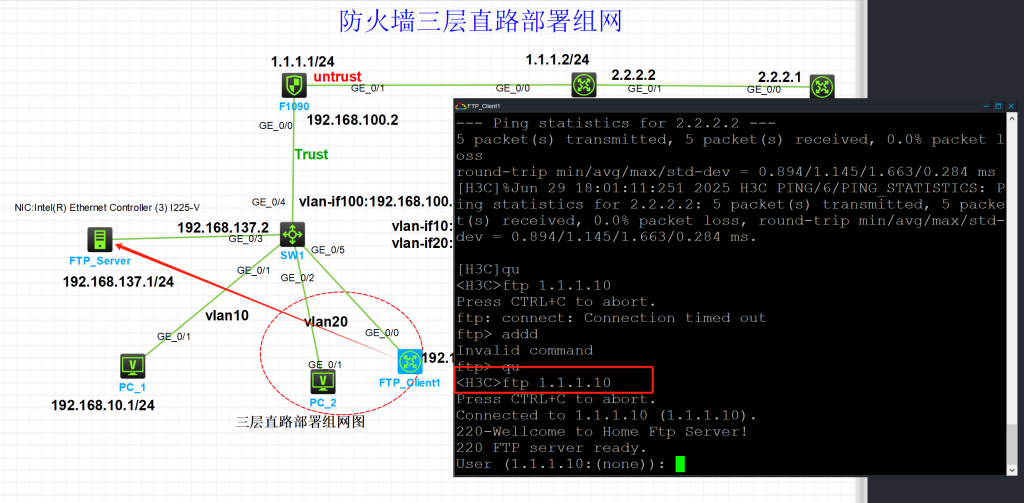

  • FTP_Client1通过1.1.1.10访问FTP_Server服务器

外部主机通过公网地址访问企业内部FTP服务实验:https://www.hao0564.com/5390.html
