ACL访问控制列表基础理论实验

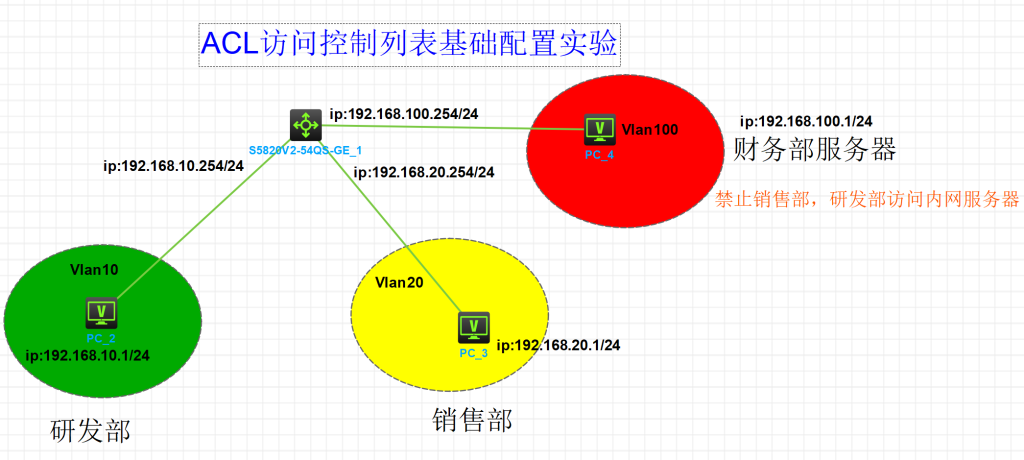

一，网络拓扑

二，实验说明

进制研发部，销售部访问财务部服务器

• 研发部:
  • VLAN10 ,ip:192.168.10.1/24
• 销售部：
  • VLAN20,ip:192.168.20.1/24
• 财务部服务器
  • VLAN100,ip:192.168.100.1/24

三，VLAN配置过程

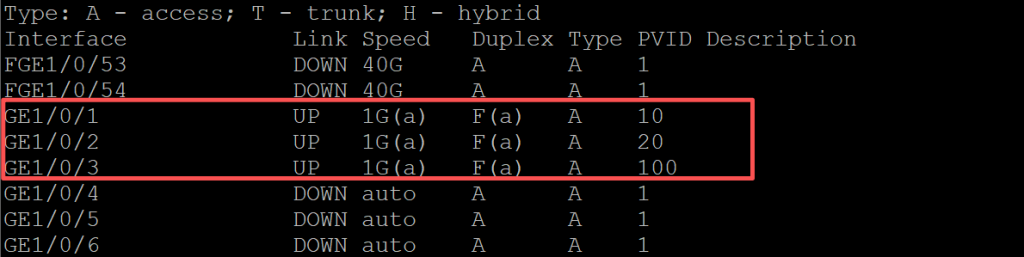

1，创建vlan10 ,vlan20,vlan30,将向相应的端口加入vlan,具体如下：

[SW1]vlan 10
[SW1-vlan10]port GigabitEthernet 1/0/1
其它vlan同上

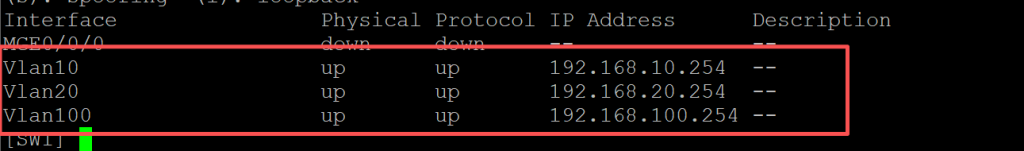

2，配置vlan接口IP地址

[SW1]inter Vlan-interface 10
#
interface Vlan-interface10
 ip address 192.168.10.254 255.255.255.0
#
return

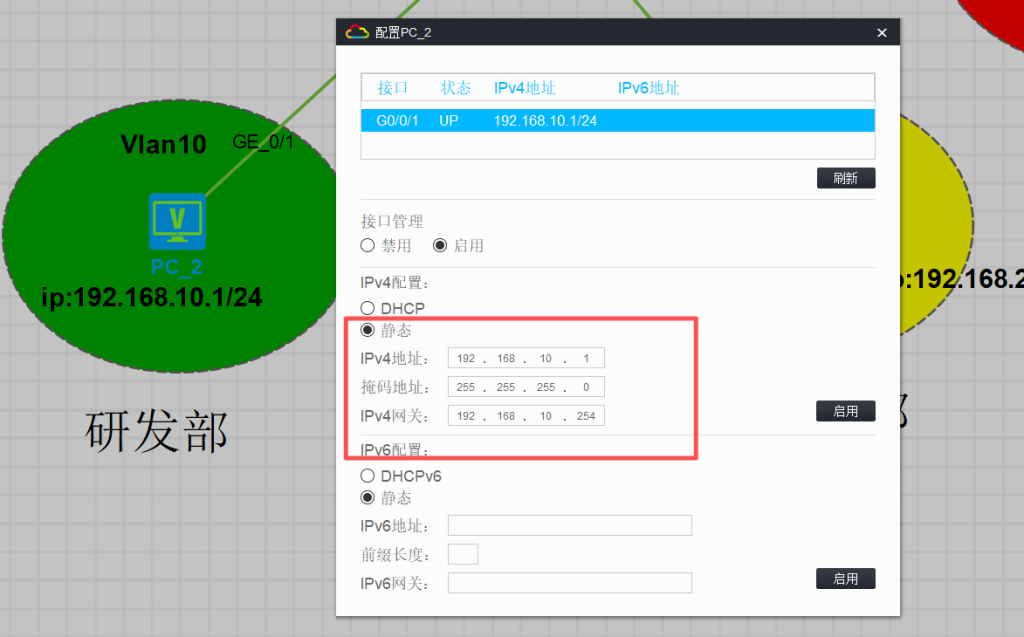

3，配置终端PC地址，其它PC类似

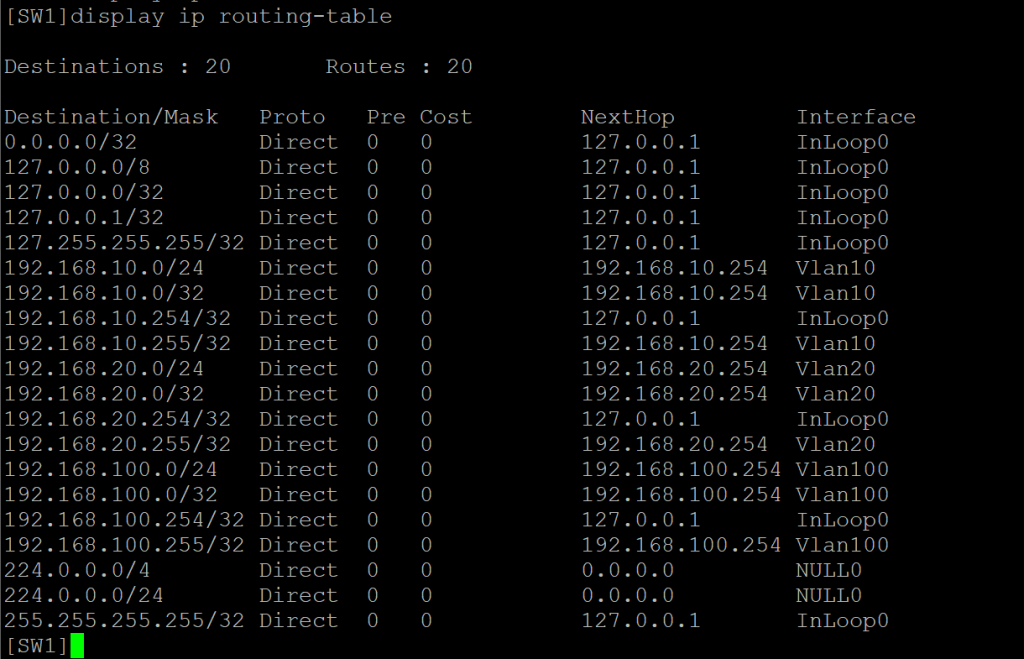

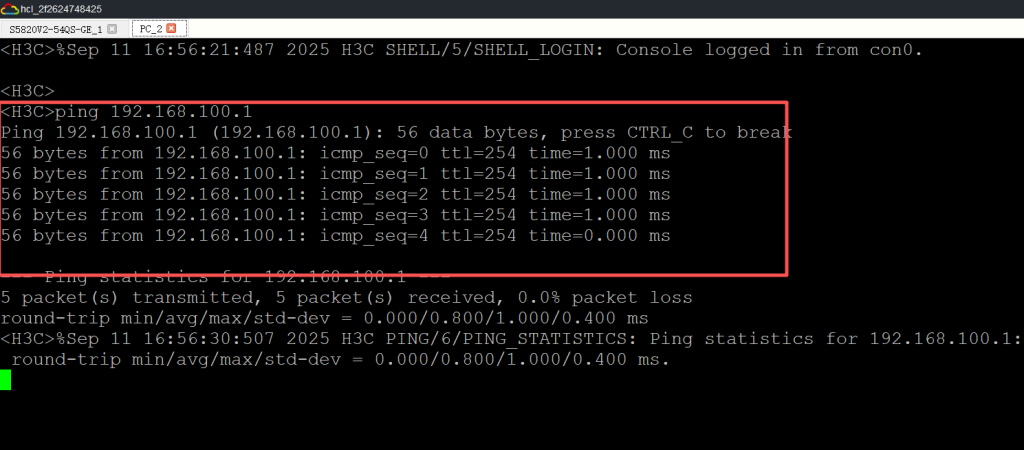

4，查看路由表，vlan10,vlan20,vlan100不配置ACL是可以正常通信的

四，ACL相关配置

1，ACL高级配置

#
acl advanced 3000
 rule 0 deny ip source 192.168.20.1 0 destination 192.168.100.1 0
 rule 5 permit ip
#

#
acl advanced 3001
 rule 0 deny ip source 192.168.10.1 0 destination 192.168.100.1 0
 rule 5 permit ip
#

2，在接口interface GigabitEthernet1/0/2下执行包过滤

#
interface GigabitEthernet1/0/2
port link-mode bridge
port access vlan 20
combo enable fiber
packet-filter 3000 inbound
#

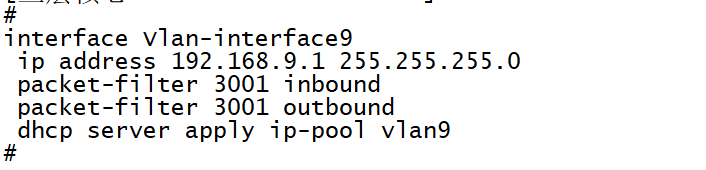

3,也可以在Vlan接口执行

ACL访问控制列表基础理论：https://www.hao0564.com/5465.html
