一，技术背景
- 随着网络的飞速发展，网络安全和网络服务质量QoS（Quality of Service）问题日益突出。
▫ 园区重要服务器资源被随意访问，园区机密信息容易泄露，造成安全隐患。
▫ Internet病毒肆意侵略园区内网，内网环境的安全性堪忧。

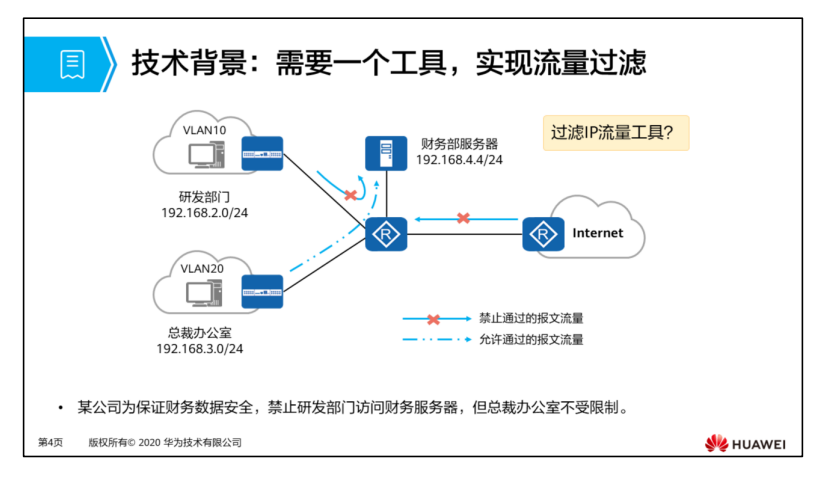

▫ 网络带宽被各类业务随意挤占，服务质量要求最高的语音、视频业务的带宽得不到保
障，造成用户体验差。 - 以上种种问题，都对正常的网络通信造成了很大的影响。因此，提高网络安全性和服务质
量迫在眉睫，我们需要对网络进行控制。比如，需要借助一个工具帮助实现一些流量的过
滤。
二，ACL概述
- 通过ACL可以实现对网络中报文流的精确识别和控制，达到控制网络访问行为、防止网络攻
击和提高网络带宽利用率的目的，从而切实保障网络环境的安全性和网络服务质量的可靠
性。

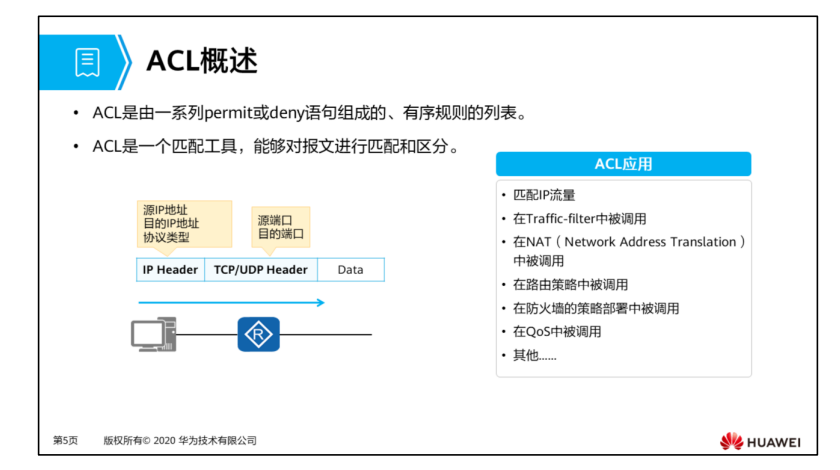

▫ ACL是由permit或deny语句组成的一系列有顺序的规则的集合；它通过匹配报文的相
关字段实现对报文的分类。
▫ ACL是能够匹配一个IP数据包中的源IP地址、目的IP地址、协议类型、源目的端口等
元素的基础性工具；ACL还能够用于匹配路由条目。
三，ACL的组成

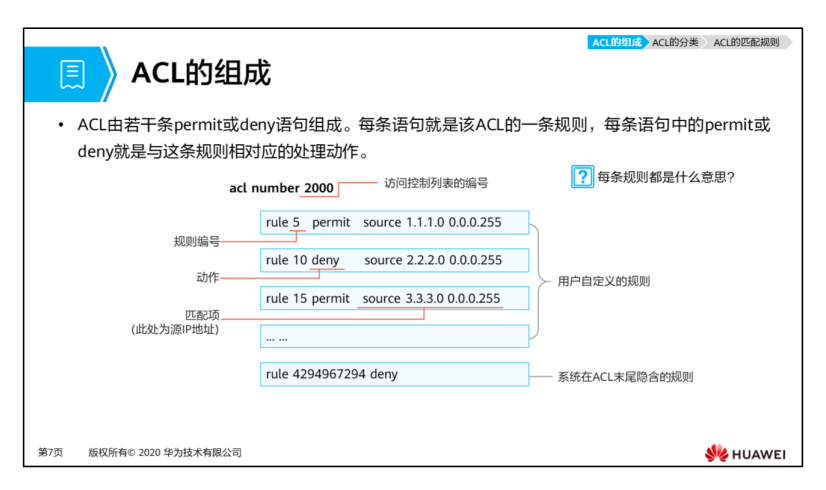

- ACL的组成：
▫ ACL编号：在网络设备上配置ACL时，每个ACL都需要分配一个编号，称为ACL编号，
用来标识ACL。不同分类的ACL编号范围不同，这个后面具体讲。
▫ 规则：前面提到了，一个ACL通常由若干条“permit/deny”语句组成，每条语句就是
该ACL的一条规则。
▫ 规则编号：每条规则都有一个相应的编号，称为规则编号，用来标识ACL规则。可以
自定义，也可以系统自动分配。ACL规则的编号范围是0～4294967294，所有规则均
按照规则编号从小到大进行排序。
▫ 动作：每条规则中的permit或deny，就是与这条规则相对应的处理动作。permit指
“允许”，deny指“拒绝”，但是ACL一般是结合其他技术使用，不同的场景，处理
动作的含义也有所不同。
▪ 比如：ACL如果与流量过滤技术结合使用（即流量过滤中调用ACL），permit就
是“允许通行”的意思，deny就是“拒绝通行”的意思。
▫ 匹配项：ACL定义了极其丰富的匹配项。例子中体现的源地址，ACL还支持很多其他
规则匹配项。例如，二层以太网帧头信息（如源MAC、目的MAC、以太帧协议类
型）、三层报文信息（如目的地址、协议类型）以及四层报文信息（如TCP/UDP端口
号）等。 - 提问：rule 5 permit source 1.1.1.0 0.0.0.255 是什么意思？这个在后续课程中会介绍。

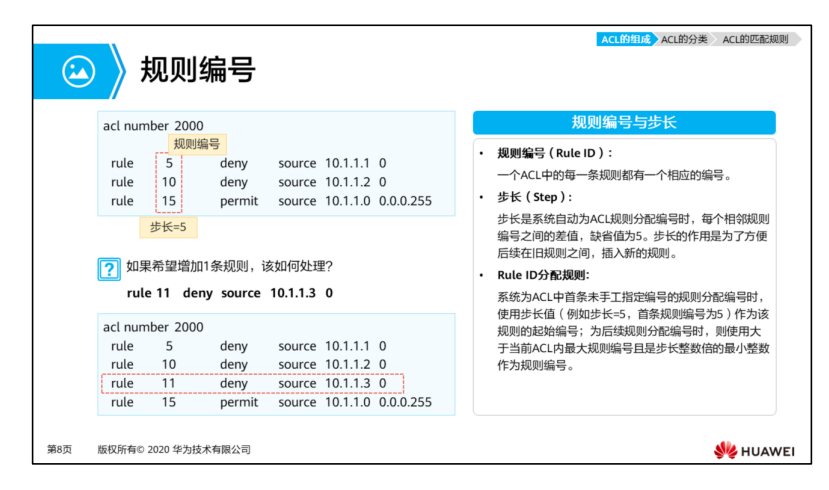

- 规则编号和步长的概念：
▫ 规则编号：每条规则都有一个相应的编号，称为规则编号，用来标识ACL规则。可以
自定义，也可以系统自动分配。
▫ 步长：系统自动为ACL规则分配编号时，每个相邻规则编号之间会有一个差值，这个
差值称为“步长”。缺省步长为5，所以规则编号就是5/10/15…以此类推。
▪ 如果手工指定了一条规则，但未指定规则编号，系统就会使用大于当前ACL内
最大规则编号且是步长整数倍的最小整数作为规则编号。
▪ 步长可以调整，如果将步长改为2，系统则会自动从当前步长值开始重新排列规
则编号，规则编号就变成2、4、6…。 - 那步长的作用是什么？直接rule 1/2/3/4…为什么不可以？
▫ 先来看一个小题目：如果希望增加一条规则，该如何处理？
▫ 可以在rule 10和rule 15之间，手工加入一条rule 11。
▫ 因此，设置一定长度的步长的作用，是方便后续在旧规则之间插入新的规则。
- 如果想匹配192.168.1.0/24网段中的奇数IP地址，通配符该怎么写呢？
▫ 我们先来看一看，奇数IP地址都有哪些：192.168.1.1、192.168.1.5、192.168.1.11……
▫ 后八位写成二进制：192.168.1.00000001、192.168.1.00000101、
192.168.1.00001011……
▫ 可以看出共同点：最后8位的高7位是任意值，最低位固定为1，因此答案是：
192.168.1.1 0.0.0.254（0.0.0.11111110） - 这就得出了通配符的一个特点：通配符中的1或者0是可以不连续的。
- 还有两个特殊的通配符：
▫ 当通配符全为0来匹配IP地址时，表示精确匹配某个IP地址；
▫ 当通配符全为1来匹配0.0.0.0地址时，表示匹配了所有IP地址。
四，ACL的分类与标识

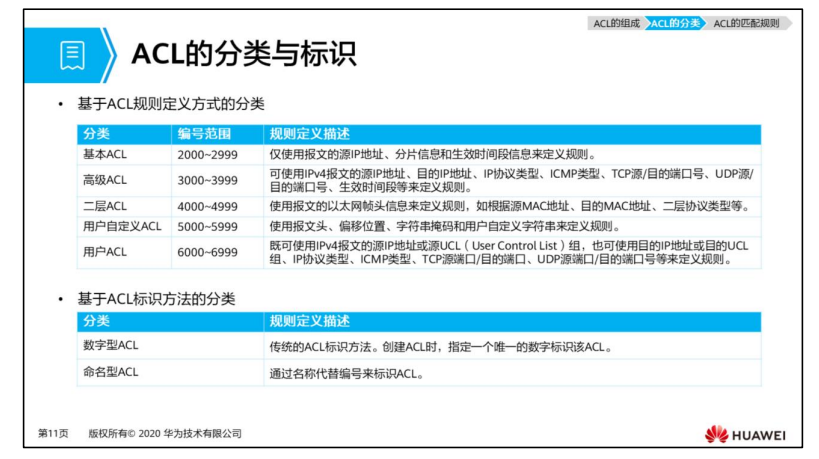

- 基于ACL规则定义方式的划分，可分为：
▫ 基本ACL、高级ACL、二层ACL、用户自定义ACL和用户ACL。 - 基于ACL标识方法的划分，则可分为：
▫ 数字型ACL和命名型ACL。 - 注意：用户在创建ACL时可以为其指定编号，不同的编号对应不同类型的ACL。同时，为了
便于记忆和识别，用户还可以创建命名型ACL，即在创建ACL时为其设置名称。命名型ACL，
也可以是“名称 数字”的形式，即在定义命名型ACL时，同时指定ACL编号。如果不指定
编号，系统则会自动为其分配一个数字型ACL的编号。

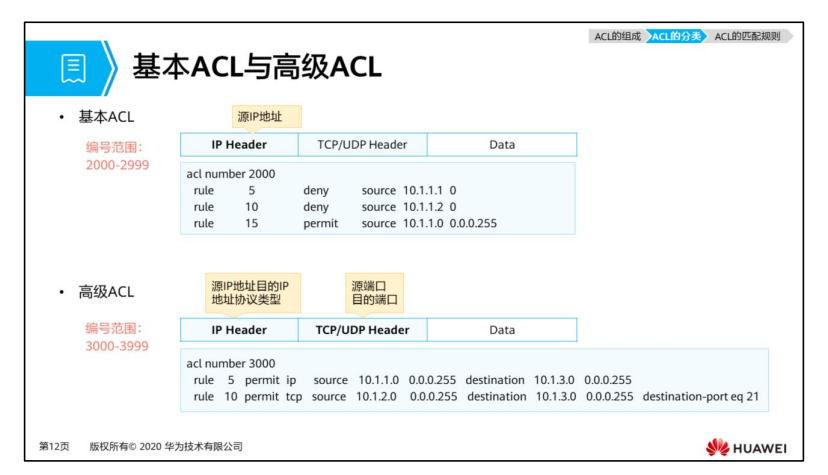

- 基本ACL：
▫ 主要针对IP报文的源IP地址进行匹配，基本ACL的编号范围是2000-2999。
▫ 比如这个例子，创建的是acl 2000，就意味着创建的是基本ACL。 - 高级ACL：
▫ 可以根据IP报文中的源IP地址、目的IP地址、协议类型，TCP或UDP的源目端口号等
元素进行匹配，可以理解为：基本ACL是高级ACL的一个子集，高级ACL可以比基本
ACL定义出更精确、更复杂、更灵活的规则。
- ACL的匹配机制概括来说就是：
▫ 配置ACL的设备接收报文后，会将该报文与ACL中的规则逐条进行匹配，如果不能匹
配上，就会继续尝试去匹配下一条规则。
▫ 一旦匹配上，则设备会对该报文执行这条规则中定义的处理动作，并且不再继续尝试

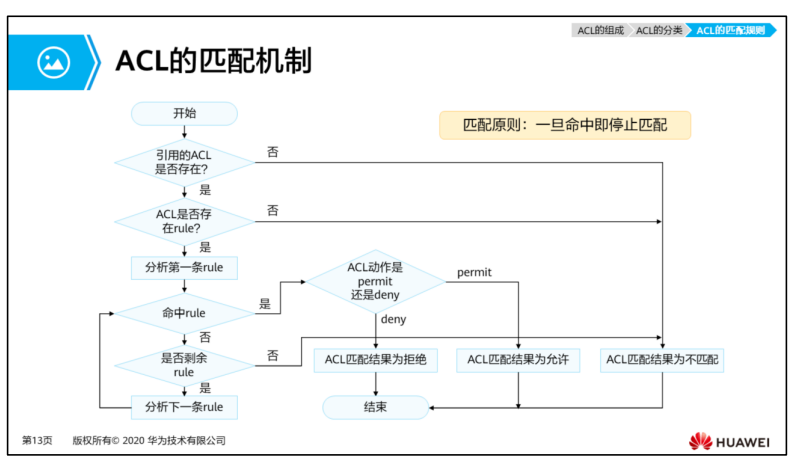

与后续规则匹配。 - 匹配流程：首先系统会查找设备上是否配置了ACL。
▫ 如果ACL不存在，则返回ACL匹配结果为：不匹配。
▫ 如果ACL存在，则查找设备是否配置了ACL规则。
▪ 如果规则不存在，则返回ACL匹配结果为：不匹配。
▪ 如果规则存在，则系统会从ACL中编号最小的规则开始查找。
− 如果匹配上了permit规则，则停止查找规则，并返回ACL匹配结果为：匹
配（允许）。
− 如果匹配上了deny规则，则停止查找规则，并返回ACL匹配结果为：匹配
（拒绝）。
− 如果未匹配上规则，则继续查找下一条规则，以此循环。如果一直查到最
后一条规则，报文仍未匹配上，则返回ACL匹配结果为：不匹配。 - 从整个ACL匹配流程可以看出，报文与ACL规则匹配后，会产生两种匹配结果：“匹配”和
“不匹配”。
▫ 匹配（命中规则）：指存在ACL，且在ACL中查找到了符合匹配条件的规则。不论匹
配的动作是“permit”还是“deny”，都称为“匹配”，而不是只是匹配上permit规则
才算“匹配”。
▫ 不匹配（未命中规则）：指不存在ACL，或ACL中无规则，再或者在ACL中遍历了所
有规则都没有找到符合匹配条件的规则。以上三种情况，都叫做“不匹配”。 - 匹配原则：一旦命中即停止匹配。
- 一条ACL可以由多条“deny或permit”语句组成，每一条语句描述一条规则，这些规则可能
存在包含关系，也可能有重复或矛盾的地方，因此ACL的匹配顺序是十分重要的。 - 华为设备支持两种匹配顺序：自动排序（auto模式）和配置顺序（config模式）。缺省的
ACL匹配顺序是config模式。
▫ 自动排序，是指系统使用“深度优先”的原则，将规则按照精确度从高到低进行排序，
并按照精确度从高到低的顺序进行报文匹配。——这个比较复杂，这里就不具体展开
了，感兴趣的同学可以课后查看资料。
▫ 配置顺序，系统按照ACL规则编号从小到大的顺序进行报文匹配，规则编号越小越容
易被匹配。——这个就是我们前面提到的匹配顺序。
▪ 如果后面又添加了一条规则，则这条规则会被加入到相应的位置，报文仍然会

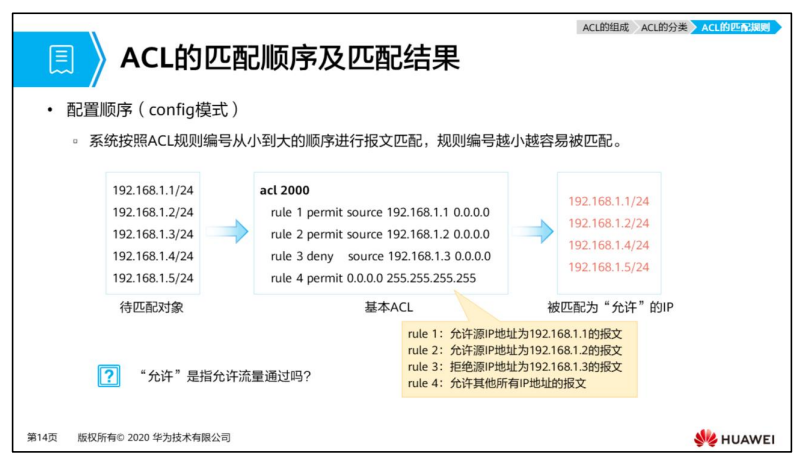

按照从小到大的顺序进行匹配。 - 匹配结果：（如图所示，以192.168.1.3/24为例）
▫ 首先理解ACL 2000的含义：
▪ rule 1：允许源IP地址为192.168.1.1的报文
▪ rule 2：允许源IP地址为192.168.1.2的报文
▪ rule 3：拒绝源IP地址为192.168.1.2的报文
▪ rule 4：允许其他所有IP地址的报文
▫ 当源IP地址为192.168.1.3的报文经过配置了ACL的设备时：
▪ 首先查看rule 1，发现不匹配；
▪ 继续查看rule 2，发现仍不匹配；
▪ 继续查看rule 3，发现匹配，且是“拒绝”动作。 - 注意：ACL技术总是与其他技术结合在一起使用的，因此，所结合的技术不同，“允许
(permit)”及“拒绝 (deny)”的内涵和作用也会不同。例如，当ACL技术与流量过滤技术
结合使用时，permit就是“允许通行”的意思，deny就是“拒绝通行”的意思。
五，ACL的基础命令

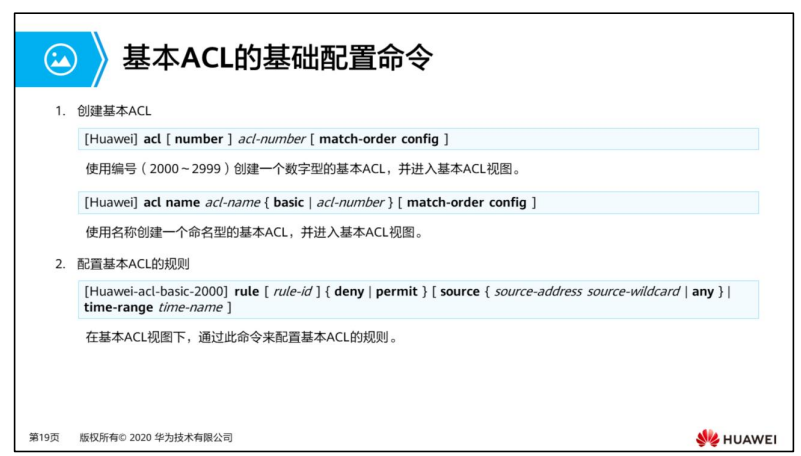

- 创建基本ACL
- [Huawei] acl [ number ] acl-number [ match-order config ]
▫ acl-number：指定访问控制列表的编号。
▫ match-order config：指定ACL规则的匹配顺序，config表示配置顺序。 - [Huawei] acl name acl-name { basic | acl-number } [ match-order config ]
▫ acl-name：指定创建的ACL的名称。
▫ basic：指定ACL的类型为基本ACL。 - 配置基本ACL规则
- [Huawei-acl-basic-2000] rule [ rule-id ] { deny | permit } [ source { source-address
source-wildcard | any } | time-range time-name ]
▫ rule-id：指定ACL的规则ID。
▫ deny：指定拒绝符合条件的报文。
▫ permit：指定允许符合条件的报文。
▫ source { source-address source-wildcard | any }：指定ACL规则匹配报文的源地址
信息。如果不配置，表示报文的任何源地址都匹配。其中：
▪ source-address：指定报文的源地址。
▪ source-wildcard：指定源地址通配符。
▪ any：表示报文的任意源地址。相当于source-address为0.0.0.0或者sourcewildcard为255.255.255.255。
▫ time-range time-name：指定ACL规则生效的时间段。其中，time-name表示ACL规
则生效时间段名称。如果不指定时间段，表示任何时间都生效。

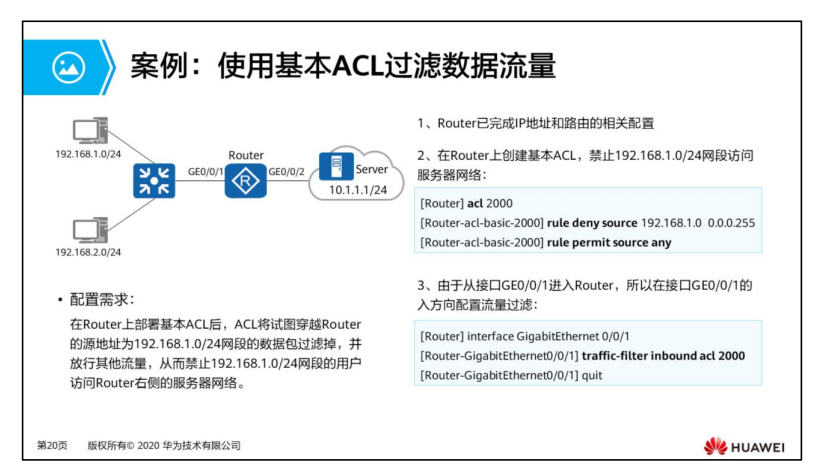

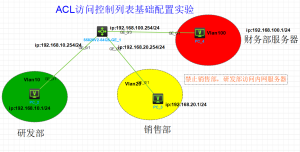

- 配置思路：
▫ 配置基本ACL和流量过滤，使设备可以对特定网段的报文进行过滤。 - 配置步骤：
- 如图完成路由器的IP地址和路由相关配置。
- 创建基本ACL 2000并配置ACL规则，拒绝192.168.1.0/24网段的报文通过，允许其他
网段的报文通过。 - 配置流量过滤。
- 注：

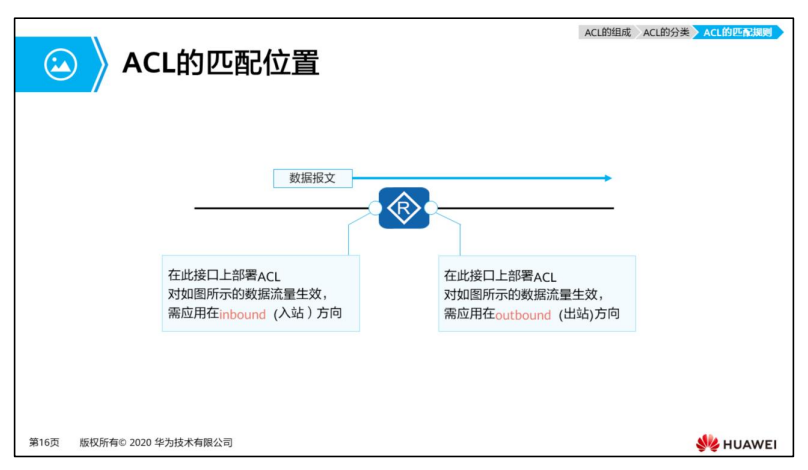

▫ traffic-filter命令，用来在接口上配置基于ACL对报文进行过滤。
▫ 命令格式：traffic-filter { inbound | outbound } acl { acl-number | name aclname }

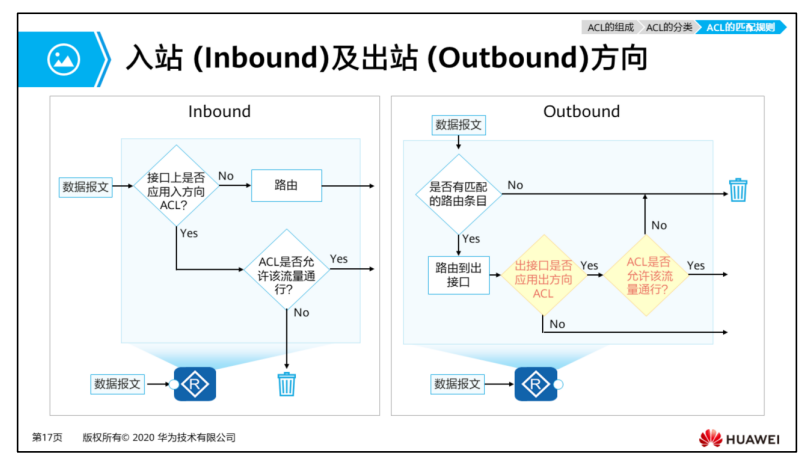

▪ inbound：指定在接口入方向上配置报文过滤。
▪ outbound：指定在接口出方向上配置报文过滤。
▪ acl：指定基于IPv4 ACL对报文进行过滤。
- 创建高级ACL
- [Huawei] acl [ number ] acl-number [ match-order config ]
▫ acl-number：指定访问控制列表的编号。
▫ match-order config：指定ACL规则的匹配顺序，config表示配置顺序。 - [Huawei] acl name acl-name { advance | acl-number } [ match-order config ]
▫ acl-name：指定创建的ACL的名称。
▫ advance：指定ACL的类型为高级ACL。
- 配置高级ACL的规则

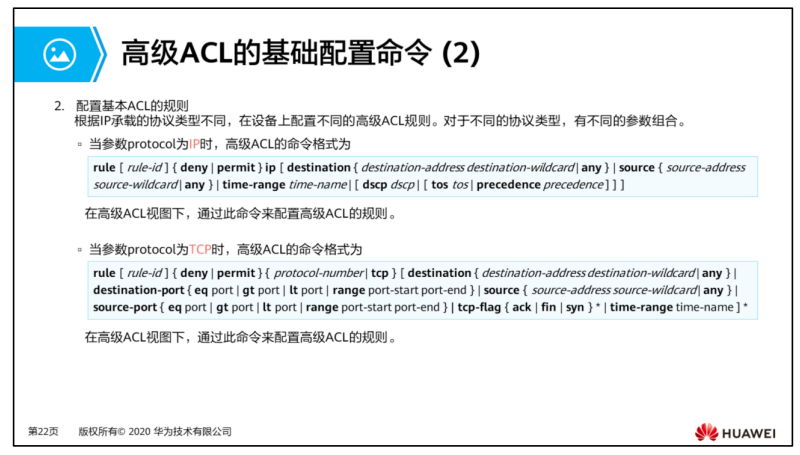

- 当参数protocol为IP时：
▫ rule [ rule-id ] { deny | permit } ip [ destination { destination-address
destination-wildcard | any } | source { source-address source-wildcard | any } |
time-range time-name | [ dscp dscp | [ tos tos | precedence precedence ] ] ]
▪ ip ：指定ACL规则匹配报文的协议类型为IP。
▪ destination { destination-address destination-wildcard | any }：指定ACL规
则匹配报文的目的地址信息。如果不配置，表示报文的任何目的地址都匹配。
▪ dscp dscp：指定ACL规则匹配报文时，区分服务代码点（Differentiated
Services Code Point），取值为：0~63。
▪ tos tos：指定ACL规则匹配报文时，依据服务类型字段进行过滤，取值为：
0~15。
▪ precedence precedence：指定ACL规则匹配报文时，依据优先级字段进行过滤。
precedence表示优先级字段值，取值为：0~7。 - 当参数protocol为TCP时：
▫ rule [ rule-id ] { deny | permit } { protocol-number | tcp } [ destination
{ destination-address destination-wildcard | any } | destination-port { eq port |
gt port | lt port | range port-start port-end } | source { source-address sourcewildcard | any } | source-port { eq port | gt port | lt port | range port-start portend } | tcp-flag { ack | fin | syn } * | time-range time-name ] *
▪ protocol-number | tcp：指定ACL规则匹配报文的协议类型为TCP。可以采用数
值6表示指定TCP协议。
▪ destination-port { eq port | gt port | lt port | range port-start port-end}：
指定ACL规则匹配报文的UDP或者TCP报文的目的端口，仅在报文协议是TCP或
者UDP时有效。如果不指定，表示TCP/UDP报文的任何目的端口都匹配。其中：
− eq port：指定等于目的端口；
− gt port：指定大于目的端口；
− lt port：指定小于目的端口；
− range port-start port-end：指定源端口的范围。
▪ tcp-flag：指定ACL规则匹配报文的TCP报文头中SYN Flag。
- 配置思路：

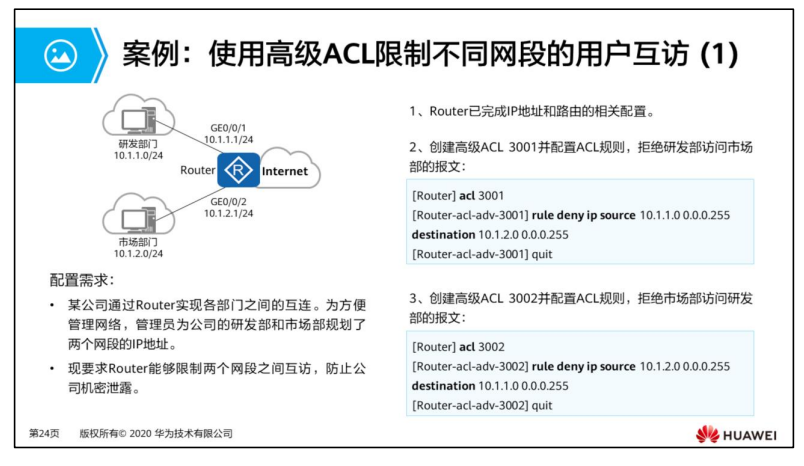

配置高级ACL和流量过滤，使设备可以对研发部与市场部互访的报文进行过滤。 - 配置步骤：
- 如图完成路由器的IP地址和路由的相关配置。
- 创建高级ACL 3001并配置ACL规则，拒绝研发部访问市场部的报文通过。
- 创建高级ACL 3002并配置ACL规则，拒绝市场部访问研发部的报文通过。
- 配置步骤：

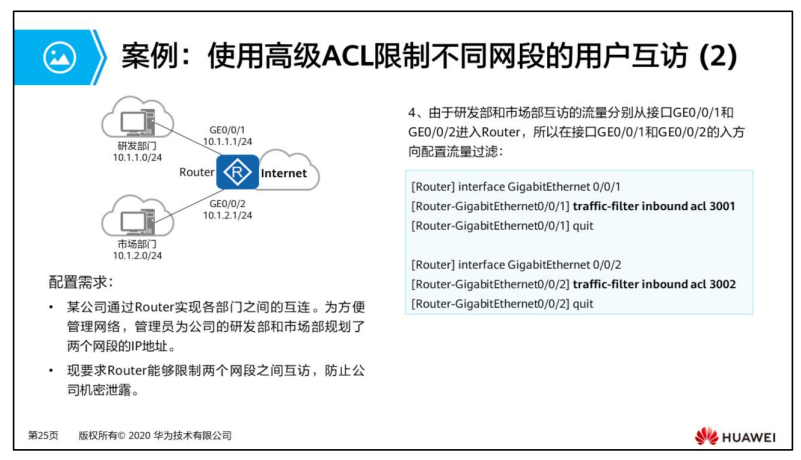

- 由于研发部和市场部互访的流量分别从接口GE0/0/1和GE0/0/2进入Router，所以在
接口GE0/0/1和GE0/0/2的入方向配置流量过滤。
- 注：
▫ traffic-filter命令，用来在接口上配置基于ACL对报文进行过滤。
▫ 命令格式：traffic-filter { inbound | outbound } acl { acl-number | name aclname }
▪ inbound：指定在接口入方向上配置报文过滤。
▪ outbound：指定在接口出方向上配置报文过滤。
▪ acl：指定基于IPv4 ACL对报文进行过滤。
